Что такое Металлографический автомат для резки ?
Станок для металлографической резки, также называемый станком для металлографической резки, металлографическим отрезным станком или металлографическим резаком, представляет собой прецизионный инструмент, используемый для разрезания металлических, керамических, композитных или минеральных образцов при подготовке к микроскопическому исследованию. Определяющим требованием, которое отличает оборудование для металлографической резки от обычных металлообрабатывающих пил, является минимальное повреждение микроструктуры образца на поверхности разреза и вблизи нее : отсутствие зоны термического влияния, отсутствие механической деформации, отсутствие размазывания мягких фаз, отсутствие растрескивания хрупких фаз.
Металлографическую подготовку проб начинают с секционирования. Все дальнейшее — монтаж, шлифовка, полировка, травление и микроскопическое исследование — полностью зависит от качества первоначального реза. В срезе, полученном при чрезмерном нагреве или давлении, появляются артефакты, неотличимые под микроскопом от подлинных дефектов материала, что делает анализ недействительным. Поэтому выбор и эксплуатация подходящего оборудования для металлографической резки для каждого класса материалов является основополагающим навыком подготовки лабораторных проб.
Рынок металлографических резаков подразделяется на два основных типа инструментов: абразивные отрезные машины и прецизионные тихоходные пилы — каждый из них оптимизирован для различных категорий материалов и требований к качеству. Понимание возможностей и ограничений каждого типа необходимо для любой лаборатории, использующей оборудование для подготовки металлических проб.
Типы оборудования для металлографической резки
Металлографический абразивный резак (отрезной станок)

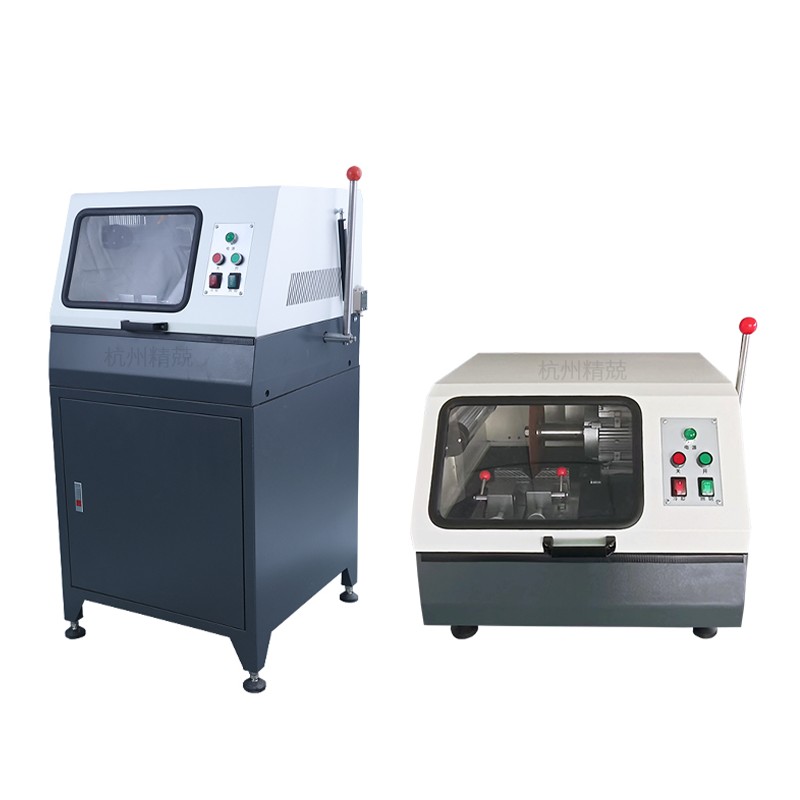

Металлографический абразивный резак, также известный как металлографическая отрезная пила, металлургическое отрезное оборудование или пила для подготовки образцов, использует тонкий вращающийся абразивный круг для разрезания образцов путем шлифования, а не распиливания. Круг представляет собой абразивный диск на связке (оксид алюминия для черных металлов, карбид кремния для цветных металлов и керамики), который удаляет материал путем истирания вдоль плоскости реза. Диаметр колес обычно варьируется от 150 до 400 мм, а скорость шпинделя от 2000 до 5000 об/мин в зависимости от размера станка и материала.
Критической переменной в работе абразивно-отрезного станка является выделение тепла на границе раздела резания . Абразивная резка по своей сути генерирует тепло трения; если его не контролировать, это тепло поднимает температуру образца выше порогов фазового превращения или отпуска, изменяя саму микроструктуру, которую срез предназначен для анализа. Современные станки для металлографической резки решают эту проблему за счет системы охлаждающей жидкости затопления которые подают смазочно-охлаждающую жидкость непосредственно к границе раздела круг-образец на протяжении всего разреза, поддерживая температуру образца ниже 50–60°C даже при длительном резании плотных легированных сталей.
Металлографические абразивные резцы по механизму подачи подразделяются на:
- Ручные отрезные машины: Оператор вручную применяет усилие подачи через поворотный рычаг. Подходит для материалов мягкой и средней твердости и средней производительности. Снижение капитальных затрат, но постоянство усилия подачи зависит от навыков оператора.
- Автоматические отрезные машины: Усилие подачи применяется моторизованным приводом (электромеханическим или пневматическим) с программируемой скоростью подачи и параметрами силы. Автоматические станки для резки обеспечивают более стабильное качество резки, позволяют автоматически выполнять групповую резку и незаменимы для твердых, хрупких или ценных образцов, где неравномерная подача может вызвать нагрузку на колесо или разрушение образца.
Металлографическая низкоскоростная пила (прецизионный разрезной станок)
Металлографическая низкоскоростная пила, также называемая прецизионной пилой, металлографической пилой или машиной для металлографической подготовки образцов для деликатных образцов, работает на значительно более низких скоростях вращения колеса (100–500 об/мин), используя алмазное лезвие, а не абразивный круг. Сочетание низкой скорости резания и чрезвычайно тонкого пропила алмазного диска ( 0,1–0,5 мм против 0,5–1,5 мм у абразивных кругов ) генерирует незначительное тепло и практически не вызывает механической деформации образца.
Низкоскоростная пила применяет нагрузку посредством собственного веса или подпружиненного механизма подачи, а не приводных приводов, что позволяет использовать очень легкие, контролируемые усилия, сохраняющие даже самые хрупкие особенности микроструктуры. Это делает его предпочтительным инструментом для:
- Электронные компоненты и платы — тонкие паяные соединения, интерметаллические слои и медные дорожки требуют безповрежденной срезки для проверки сечений без смазывания и растрескивания
- Хрупкие и пористые материалы — керамика, покрытия, нанесенные термическим напылением, спеченные карбиды и геологические образцы, которые могут разрушиться под действием абразивного сечения.
- Биологические и минералогические образцы - кость, зубная эмаль, минеральные срезы для петрографии и подобные гетерогенные материалы.
- Тонкие срезы для подготовки проб ПЭМ — где стартовый разрез должен быть выполнен как можно ближе к целевой области с минимально возможным слоем повреждения недр.
- Мягкие металлы и покрытия — золото, индий, олово и мягкие припои, которые катастрофически размазываются в условиях абразивного круга.
Платой за такую точность является пропускная способность: низкоскоростной пиле может потребоваться 15–60 минут для выполнения реза, который абразивный резак выполнил бы менее чем за две минуты. Для дорогостоящих или незаменимых образцов эти временные затраты полностью оправданы; для обычного секционирования стальных прутков при контроле качества производства это не так.
Режущие круги и лезвия: сердце металлографического отрезного оборудования
Выбор круга и лезвия является наиболее важным решением, касающимся расходных материалов при металлографической резке. Неправильный круг для разрезаемого материала приводит к чрезмерному нагреву, быстрому износу круга и плохому качеству резки независимо от качества станка. Правильный круг для материала позволяет получить чистый, прохладный срез без дефектов с приемлемым сроком службы и скоростью резания.
Абразивные отрезные круги
Абразивные отрезные круги различаются по типу абразива, твердости связки и структуре (пористости). Общие правила выбора таковы:
- Колеса из оксида алюминия (Al₂O₃) — для черных металлов: углеродистых сталей, легированных сталей, нержавеющих сталей, инструментальных сталей и чугунов. Оксид алюминия тверже железа и обеспечивает эффективную резку без чрезмерного износа круга из этих материалов.
- Колеса из карбида кремния (SiC) — для цветных металлов (алюминий, медь, латунь, бронза, титан, магниевые сплавы), керамики и тугоплавких материалов. Карбид кремния более острый и режет с меньшим выделением тепла в более мягких и термочувствительных сплавах цветных металлов.
- Твердость связки: Круги с мягкой связкой (обозначение класса B или C в большинстве систем) используются для твердые материалы — связка быстро освобождает изношенные абразивные зерна, обнажая свежие режущие кромки и предотвращая натирание круга. Круги на твердой связке (марка E–H) используются для мягкие материалы — более прочная связка дольше удерживает абразивные зерна, предотвращая слишком быстрый износ круга при работе с материалами с низким сопротивлением.
- Усиленные и неармированные: Лабораторные металлографические отрезные круги армированы стекловолокном для обеспечения безопасности при высоких скоростях вращения секционных станков. Неармированные колеса ни в коем случае нельзя использовать на отрезном оборудовании с электроприводом.
Алмазные вафельные диски для низкоскоростных пил
Алмазные пластинчатые лезвия для прецизионных станков отличаются концентрацией алмаза, типом связки (металлическая связка, смоляная связка) и толщиной лезвия. Более высокая концентрация алмазов обеспечивает более длительный срок службы лезвия при более высоких затратах; лезвия из смолы более агрессивны и быстрее режут; металлические лезвия более долговечны и лучше подходят для твердых и плотных материалов, таких как твердые сплавы и современная керамика. Выбор толщины лезвия определяет ширину пропила и потери материала — для дорогостоящих образцов или когда требуется точное расположение элементов, более тонкие лезвия минимизируют снятие материала при каждом разрезе.
| Категория материала | Рекомендуемый тип машины | Тип колеса/лезвия | Ключевой риск, которого следует избегать |
|---|---|---|---|
| Углеродистая и легированная сталь | Абразивная обрезка (автоматическая подача) | Al₂O₃, средняя связь | Зона термического влияния, отпуск закаленной стали |
| Закаленная инструментальная сталь / HSS | Абразивное отрезание (авто, малое усилие) | Al₂O₃, мягкая связка | Нагрузка на колесо, перегрев, растрескивание образца |
| Алюминиевые/медные сплавы | Абразивная обрезка | SiC, твердая связка | Смазывание, засорение колеса |
| Керамика/карбиды | Низкоскоростная пила | Алмаз, металлическая связка | Выкрашивание, разрушение по границам зерен |
| Электронные компоненты / печатные платы | Низкоскоростная пила | Алмаз, связка смола, тонкий пропил | Расслоение, размазанный припой, треснувшая матрица |
| Покрытия термического напыления | Низкоскоростная пила (after mounting) | Алмаз, связка смолы | Расслоение покрытия, выдергивание пятен |
Ключевые характеристики при выборе станков для металлографической резки
Выбор оборудования для подготовки металлических проб требует соответствия рабочих параметров машины размерам образцов, типам материалов, требованиям к производительности и стандартам качества лаборатории. Наиболее важными критериями оценки являются следующие параметры:
Максимальный размер образца и зажимная способность
Тиски образца или система зажима определяют максимальное поперечное сечение, которое можно надежно удерживать при резке. Лабораторные металлографические абразивные резцы обычно обрабатывают образцы поперечным сечением от нескольких миллиметров до Диаметр 60–80 мм для настольных моделей и до 150 мм или больше для напольного крупногабаритного секционного оборудования. Система зажима должна жестко удерживать образец, не допуская никаких движений во время резки — любое боковое движение образца во время контакта с кругом приводит к искривлению поверхности разреза и может привести к катастрофическому разрушению абразивного круга.
Скорость вращения колеса или лезвия и регулировка переменной скорости
Абразивные отрезные станки обычно работают при фиксированной скорости вращения шпинделя в диапазоне 2800–3500 об/мин для кругов стандартного диаметра. Управление переменной скоростью выгодно для лабораторий, режущих различные типы материалов: более низкие скорости уменьшают выделение тепла в термически чувствительных цветных сплавах, в то время как максимальная скорость может потребоваться для эффективной резки стальных профилей большого диаметра. Низкоскоростные пилы с плавной регулировкой скорости (обычно 1–500 об/мин) обеспечивают максимальную гибкость для адаптации параметров резки к каждому материалу и спецификации полотна.
Управление усилием подачи и автоматизация
Автоматические станки для металлографической резки контролируют силу подачи с помощью серводвигателей или систем пневматического привода с программируемыми пользователем настройками силы и скорости подачи. Принудительная подача — когда машина поддерживает постоянное контактное усилие независимо от сопротивления материала — превосходит подачу с регулируемой скоростью для гетерогенных образцов (например, композитов или образцов сварных швов, пересекающих несколько зон материала), поскольку она автоматически адаптируется к местной твердости материала и предотвращает перегрузку круга на твердых фазах. Лучшие автоматические машины для подготовки металлургических образцов сочетают в себе программируемые профили усилия с плавным запуском и обнаружением конца резки, что позволяет минимизировать износ круга и повреждение образца на протяжении всего цикла резания.
Проектирование системы охлаждения
Подача охлаждающей жидкости напрямую определяет температуру образца во время абразивной резки. Эффективные системы подачи СОЖ на оборудовании металлографической резки обеспечивают 3–10 литров в минуту подача смазочно-охлаждающей жидкости через форсунки, расположенные по обеим сторонам круга на границе разреза, обеспечивает заливку всей зоны реза на протяжении всего разреза. Системы рециркуляции СОЖ с отстойниками и фильтрацией продлевают срок службы СОЖ и предотвращают накопление стружки в зоне резания. Для лабораторий, обеспокоенных загрязнением образцов охлаждающей жидкостью (важным для последующего химического анализа), альтернативой являются системы охлаждения с использованием чистой воды или сухое разделение с помощью специально разработанных низкотемпературных колес.
Вибрация и жесткость
Жесткость станка — сопротивление рамы, шпинделя и системы зажима прогибу под действием сил резания — напрямую влияет на плоскостность и параллельность поверхности среза. Вибрация во время резки приводит к появлению волнистости на поверхности разреза, которую необходимо устранять дополнительными этапами шлифования, что приводит к потере материала образца и времени на подготовку. Чугунные или стальные сварные станины, прецизионные подшипники шпинделя с определенными допусками биения и антивибрационные опоры характеризуют высококачественное оборудование для металлографической резки. Опубликованные характеристики биения шпинделя ≤0,01 мм ППИ отличать прецизионные инструменты от отрезных станков промышленного класса.
Лучшие практики резки металлографических образцов: избежание распространенных ошибок
Даже при правильном выборе станка и круга неправильная эксплуатационная практика приводит к появлению артефактов, которые ставят под угрозу металлографический анализ. Следующие методы отражают накопленный лабораторный опыт подготовки металлургических проб:
- Никогда не выполняйте сухую резку абразивными кругами. Одиночная сухая резка, даже непродолжительная, может поднять температуру поверхности стали выше 200°C, вызывая отпуск мартенситных структур и появление белого травильного слоя, обнаруживаемого под оптической микроскопией. Всегда проверяйте поток охлаждающей жидкости перед началом резки.
- Перед приготовлением срезов монтируйте хрупкие или пористые образцы. Покрытия, нанесенные термическим напылением, вспененные материалы и пористые спеченные прессовки должны быть пропитаны эпоксидной смолой в вакууме перед разрезанием, чтобы предотвратить вытягивание и схлопывание пор во время резки. Смола поддерживает микроструктуру на всех последующих этапах подготовки.
- Обеспечьте достаточное расстояние от интересующих объектов. Сама поверхность разреза содержит некоторую степень повреждения — даже при использовании наилучшей практики разрезания. Разрежьте на расстоянии не менее 1–2 мм от критического элемента (линии сварного шва, границы раздела покрытия, вершины трещины) и удалите поврежденный слой путем шлифования, прежде чем элемент будет открыт для осмотра.
- Используйте подходящую силу подачи для материала. Чрезмерное усилие подачи при абразивном резании, особенно при работе с твердыми и хрупкими материалами, вызывает прогиб круга, криволинейные резы и температурные скачки. Начинайте с минимальной силы, обеспечивающей устойчивый ход резания, и увеличивайте ее только в том случае, если наблюдается запотевание круга (потеря режущего действия).
- Регулярно очищайте абразивные круги. Шлифованный или нагруженный абразивный круг режет медленно, выделяет избыточное тепло и может сломаться при увеличении силы подачи. При первых признаках снижения эффективности резания заправьте круг одноточечной алмазной правкой или стержнем для правки.
- Запишите параметры секционирования для каждого образца. В контексте анализа отказов и исследований документирование типа машины, спецификации круга, типа охлаждающей жидкости, силы подачи и продолжительности резки для каждого образца создает контрольный журнал, который позволяет идентифицировать любой артефакт секционирования и отличать его от реальных дефектов материала на этапе составления отчета.
Оборудование для металлографической резки в контексте: полный рабочий процесс подготовки проб
Оборудование для металлографической резки является первым шагом в определенной последовательности подготовки. Понимание того, как секционирование вписывается в более широкий рабочий процесс, объясняет, почему качество разреза оказывает такое непропорциональное влияние на окончательные аналитические результаты.
- Секционирование — металлографический отрезной станок или тихоходная пила производят начальный срез. Качество резки определяет, сколько материала необходимо удалить при последующем шлифовании, чтобы получить неповрежденную поверхность.
- Монтаж — секция герметизируется термореактивной смолой или смолой холодного отверждения (эпоксидной, фенольной, акриловой) для создания стандартизированной, удобной шайбы для последующих этапов и для поддержки краев образца и хрупких деталей во время полировки.
- Шлифование — последовательные проходы по шлифовальной бумаге (SiC или на алмазной связке) с уменьшающейся зернистостью удаляют поврежденный слой с разреза и создают плоскую, плоскую поверхность. Требуемая глубина шлифования прямо пропорциональна серьезности повреждений срезов — качественная срезка сокращает время шлифовки на 30–50 % по сравнению с плохо контролируемой срезкой.
- Полировка — Полировка алмазной суспензией или коллоидным диоксидом кремния на тканевых притирах удаляет оставшиеся царапины от шлифовки и обеспечивает зеркальную поверхность без деформации. Окончательная шероховатость поверхности полированных металлографических образцов обычно составляет Ra <0,01 мкм.
- Офорт — химическое или электролитическое травление выявляет границы зерен, фазовые границы и микроструктурные особенности путем избирательного воздействия на различные фазы и ориентации. Наиболее часто используемым травителем для углеродистых и низколегированных сталей является 2–4% нитал (азотная кислота в этаноле); для аустенитных нержавеющих сталей используют реактив Каллинга или электролитическое травление в щавелевой кислоте.
- обследование — на подготовленной поверхности проводятся оптическая микроскопия, сканирующая электронная микроскопия (СЭМ), дифракция обратного рассеяния электронов (EBSD), энергодисперсионная рентгеновская спектроскопия (ЭДС) и определение твердости для характеристики микроструктуры материала, фазового состава, размера зерна, содержания включений, толщины покрытия и морфологии дефектов.
Инвестиции в высококачественное оборудование для металлографической резки и правильный выбор круга окупаются на каждом последующем этапе подготовки — сокращение времени шлифования, сохранение геометрии образца, защита хрупких элементов и гарантия того, что микроструктура, наблюдаемая под микроскопом, является истинной микроструктурой материала, а не артефактом подготовки.
