Какие типы металлографических шлифовальных и полировальных станков наиболее распространены на рынке?

В металлографическом анализе металлографический шлифовально-полировальный станок является жизненно важным инструментом, используемым для подготовки высококачественных образцов для микроскопического наблюдения и оценки материалов. Его основная функция — создание гладкой поверхности без деформаций, которая точно отражает истинную микроструктуру материала. Поскольку в промышленности все больше внимания уделяется контролю качества и исследованиям материалов, требования к точности подготовки проб существенно выросли.

Ханчжоу Jingjing Testing Вstrument Co., Ltd. играет решающую роль в развитии этой технологии. Являясь комплексным предприятием, специализирующимся на производстве, исследованиях, разработках и обслуживании приборов для испытаний, включая твердомеры, машины для испытаний на растяжение, металлографические микроскопы и системы металлографической подготовки проб, компания предоставляет комплексные решения, которые поддерживают как промышленные, так и исследовательские учреждения. Команда инженеров и технологов компании разработала и поддерживает тесное сотрудничество с ведущими отечественными производителями, что позволяет постоянно внедрять инновации в технологии подготовки проб.

Понимание назначения металлографического шлифовально-полировального станка

Подготовка металлографических образцов требует точности и повторяемости. металлографический шлифовально-полировальный станок Предназначен для удаления неровностей поверхности, царапин и деформационных слоев, образующихся при резке. Этот процесс раскрывает истинную микроструктуру металлов, сплавов, керамики и композитных материалов под оптическим или электронным микроскопом.

Шлифование обычно включает в себя несколько этапов с использованием абразивной бумаги с постепенно увеличивающейся зернистостью с последующей полировкой суспензиями алмаза или оксида алюминия. Конечная цель – получить зеркальную поверхность без внесения новых дефектов. Эффективность, стабильность и точность этих машин напрямую определяют достоверность результатов металлографического анализа.

Основные классификации металлографических шлифовально-полировальных станков

Современные машины можно условно разделить на категории по уровень автоматизации, режим работы, количество дисков и функциональная конфигурация . В следующих разделах эти категории описаны подробно.

1. Ручные металлографические шлифовально-полировальные станки.

Ручные модели представляют собой самую базовую категорию. Операторы вручную контролируют давление, движение и скорость образца во время процесса шлифования и полировки.

Ключевые характеристики:

• Низкая стоимость и простая конструкция.
• Подходит для лабораторий с ограниченным бюджетом или учебных заведений.
• Опыт оператора напрямую влияет на консистенцию и качество поверхности.

Ручные системы часто используются в учебных лабораториях и основных металлургических цехах, где количество проб невелико, а управление процессом управляемо. Хотя им не хватает автоматизации, их простота обеспечивает гибкость при работе с различными типами проб.

2. Полуавтоматические металлографические шлифовально-полировальные станки.

Полуавтоматические машины сочетают в себе ручное управление с некоторыми автоматическими функциями, такими как программируемый контроль скорости, регулируемое давление и автоматическая подача воды . Оператор помещает образцы в держатель, и система оказывает равномерное давление, сохраняя постоянную скорость.

Преимущества:

• Улучшенная повторяемость по сравнению с ручными моделями.
• Снижение утомляемости оператора.
• Большая однородность процесса для нескольких образцов.

Эти машины широко используются в научно-исследовательские лаборатории и отделы контроля качества производства , где подготовка проб среднего объема требует как эффективности, так и гибкости.

3. Полностью автоматические металлографические шлифовально-полировальные станки.

Полностью автоматические машины представляют собой самый современный уровень оборудования для металлографической подготовки. Они интегрируют автоматическая загрузка проб, регулировка давления, многоэтапное программирование и системы обратной связи в реальном времени. . Пользователи могут установить точные параметры для каждого этапа — время шлифовки, продолжительность полировки, скорость и расход жидкости.

Преимущества включают в себя:

• Однородные и воспроизводимые поверхности образцов.
• Минимальное вмешательство человека и более высокая производительность.
• Хранение цифровых данных для отслеживания качества.

Высококачественные автоматические модели часто используются в аэрокосмической, автомобильной и энергетической отраслях, где повторяемость процесса и прослеживаемая точность необходимы для сертификации и анализа отказов.

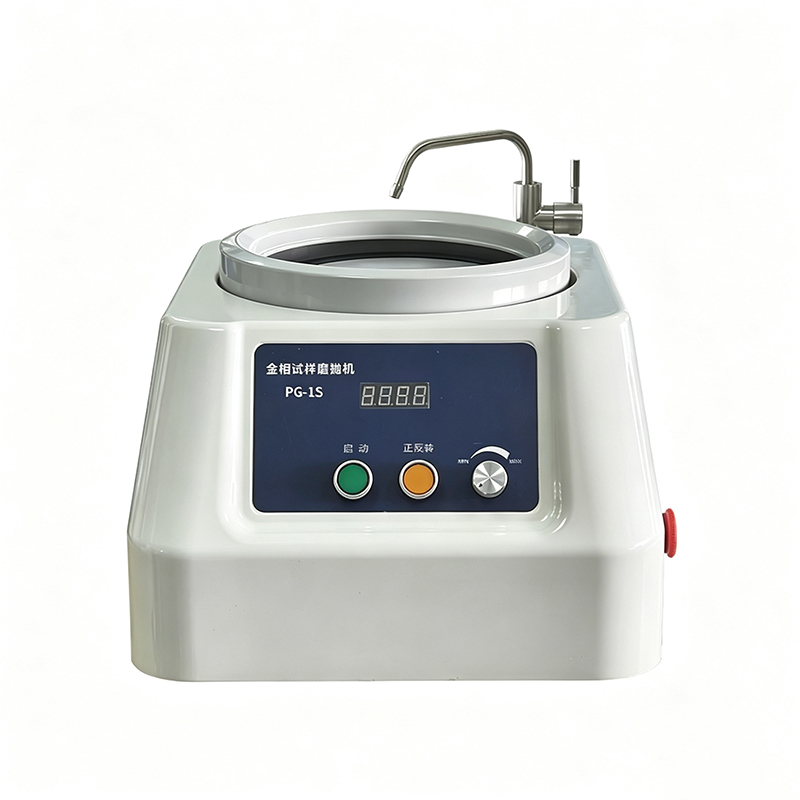

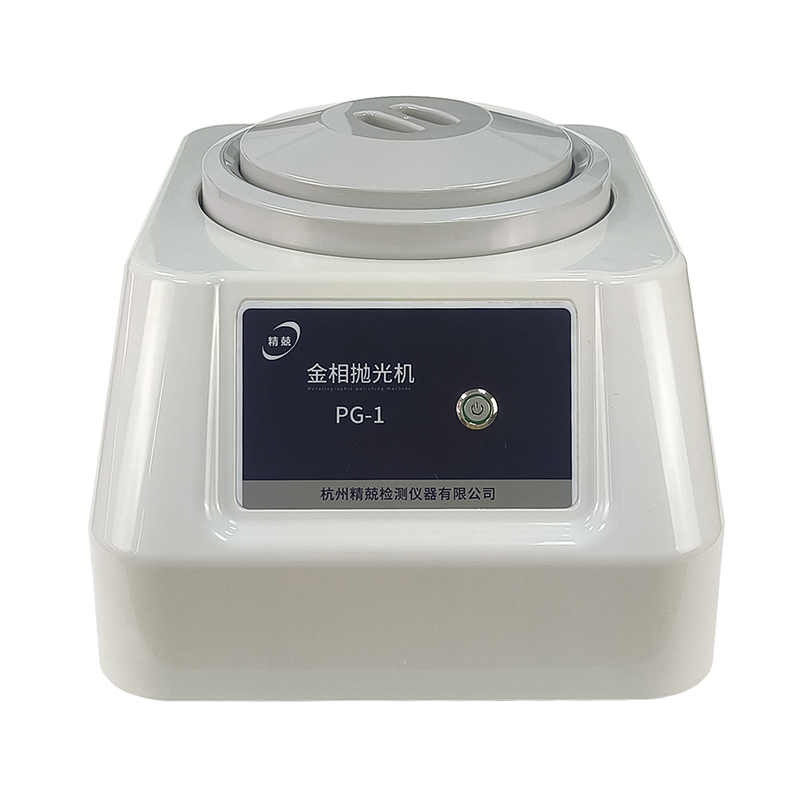

4. Машины металлографические шлифовально-полировальные однодисковые.

В однодисковых моделях используется одна рабочая поверхность как для шлифовки, так и для полировки, что обычно требует ручной замены абразивной бумаги или полировальной ткани между этапами.

Особенности:

• Компактный дизайн и экономичный выбор для ограниченного пространства.
• Идеально подходит для задач подготовки небольших партий.
• Более простое обслуживание благодаря более простой конструкции.

Хотя однодисковые системы подходят для базовых применений, они могут быть не идеальными для лабораторий большого объема, где скорость подготовки и производительность имеют решающее значение.

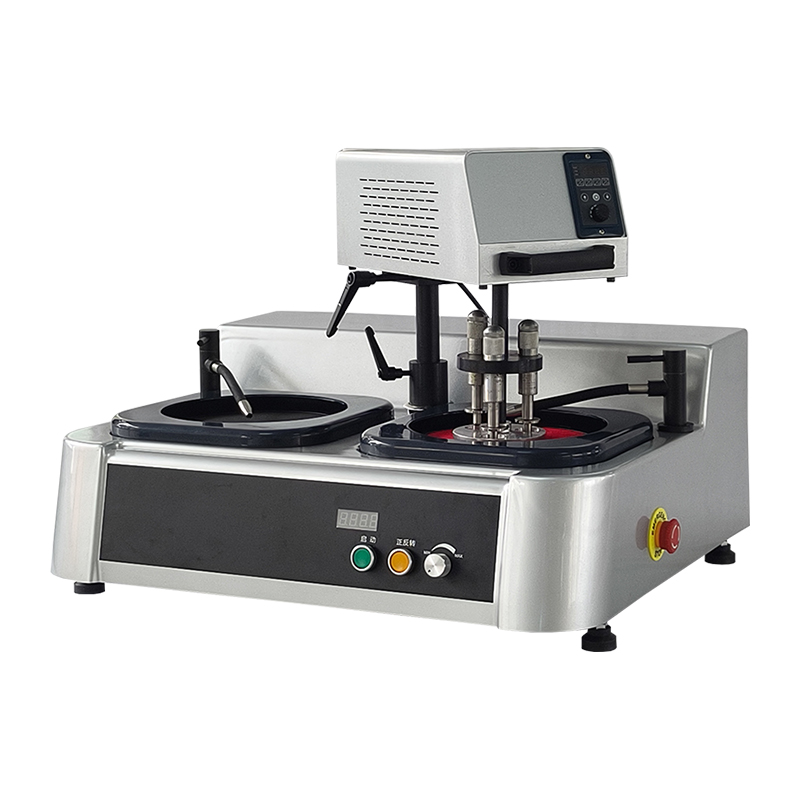

5. Двухдисковые металлографические шлифовально-полировальные станки.

Двухдисковые машины оснащены два независимых диска , что позволяет последовательно выполнять различные этапы абразивной обработки без замены расходных материалов.

Преимущества:

• Значительное сокращение времени подготовки.
• Возможность запуска двух процессов одновременно.
• Повышенная гибкость для нескольких материалов.

Эти машины широко используются в промышленные испытательные лаборатории , где необходимо эффективно обрабатывать несколько образцов различной твердости.

6. Центральные силы и отдельные силовые системы

Автоматы подразделяются на центральная сила и индивидуальная сила конфигурации в зависимости от того, какое давление оказывается на образцы.

Выбор между этими двумя вариантами зависит от типа образца, твердости материала и требований к точности.

Ключевые технологические узлы современных металлографических шлифовально-полировальных станков

1. Система управления приводом и скоростью.

Современные машины оснащены двигатели с регулируемой скоростью которые позволяют плавно регулировать скорость вращения. Эта способность имеет решающее значение для адаптации к различным материалам — от мягкого алюминия до твердой инструментальной стали — без перегрева или деформации. В продвинутых моделях используются механизмы цифровой обратной связи для поддержания постоянного крутящего момента при различных условиях нагрузки.

2. Система охлаждения и смазки.

А система оборотной воды или подачи охлаждающей жидкости минимизирует накопление тепла во время измельчения, предотвращая микроструктурные изменения. Автоматические дозаторы жидкости регулируют скорость потока, обеспечивая оптимальную смазку и чистоту поверхности диска. Интеграция экологически чистых систем охлаждения также способствует достижению целей устойчивого развития.

3. Интерфейс управления и программное обеспечение для автоматизации.

Современные системы оснащены интерфейсы сенсорного экрана и программируемые логические контроллеры (ПЛК) . Пользователи могут хранить несколько рецептов процессов и контролировать параметры работы в режиме реального времени. Функции экспорта данных позволяют отслеживать записи для систем управления лабораториями в соответствии со стандартами ISO и ASTM.

4. Держатели образцов и аксессуары

Держатели образцов играют решающую роль в поддержании стабильности и равномерного давления во время подготовки. Современные конструкции рассчитаны на образцы разного диаметра и включают в себя быстроразъемные механизмы для повышения эффективности. Такие аксессуары, как устройства с алмазной подвеской, салфетки для полировки и системы очистки, еще больше повышают надежность рабочего процесса.

Отраслевые применения и соображения выбора

При выборе металлографический шлифовально-полировальный станок , пользователи должны учитывать свои среда применения, материал образца, производительность и требуемое качество поверхности .

В автомобильная промышленность Например, металлографический анализ используется для проверки микроструктурной целостности термообработанных шестерен и компонентов двигателя. Лаборатории обычно выбирают полностью автоматические системы с программируемым контролем давления для обеспечения стабильных результатов.

In аэрокосмические приложения Там, где точность и повторяемость имеют решающее значение, станки должны поддерживать индивидуальный контроль усилия и мелкозернистую полировку суперсплавов на основе никеля и титановых компонентов.

Образовательные и научно-исследовательские учреждения С другой стороны, могут предпочесть полуавтоматические или ручные модели из-за их универсальности и доступности.

В таблице ниже суммировано сравнение основных категорий:

Технологические инновации и опыт компании

Ханчжоу Jingjing Testing Вstrument Co., Ltd. находится в авангарде инноваций в металлографическом оборудовании. В его отдел исследований и разработок входят инженеры с более чем десятилетним опытом работы при поддержке передовых лабораторий и сотрудничества университетов. Благодаря постоянному совершенствованию компания разработала АI-assisted image analysis systems достижение точности обнаружения дефектов 99,5%.

Это нововведение напрямую повышает точность подготовки металлографических образцов, гарантируя, что этапы шлифования и полировки соответствуют требованиям АSTM E407 стандарты. Кроме того, интеграция с программным обеспечением интеллектуального управления позволяет пользователям автоматизировать оптимизацию процессов, сокращая вмешательство оператора и сводя к минимуму частоту ошибок.

Компания возможность индивидуального дизайна гарантирует, что каждый металлографический шлифовально-полировальный станок может быть адаптирован к конкретным промышленным потребностям. От крупносерийного производства до специализированных исследовательских лабораторий — каждая система создана для обеспечения точности, надежности и длительного срока службы.

Перспективы развития технологий металлографического шлифования и полировки

Отрасль быстро развивается в сторону интеллектуальный, энергоэффективный и экологически устойчивый решения. Ключевые тенденции включают в себя:

• Аutomation and digitalization: Машины все чаще интегрируются с платформами управления данными, что обеспечивает возможность удаленного управления и мониторинга в реальном времени.
• АI-assisted surface analysis: Аrtificial intelligence algorithms are being embedded into preparation and evaluation systems to enhance defect recognition accuracy.
• Экологичные расходные материалы и переработка воды: Чтобы снизить воздействие на окружающую среду, производители разрабатывают биоразлагаемые полирующие средства и системы охлаждения с замкнутым контуром.
• Модульная конструкция: Системы со сменными модулями позволяют пользователям переходить от ручной к полуавтоматической или полностью автоматической конфигурации без замены всего устройства.

Ханчжоу Jingjing Testing Вstrument Co., Ltd. продолжает вносить свой вклад в эти достижения посредством совместных научно-исследовательских инициатив, поддерживая модернизацию лабораторий металлографического анализа по всему миру.

Заключение

металлографический шлифовально-полировальный станок играет фундаментальную роль в материаловедении, металлургии и обеспечении промышленного качества. Ручной, полуавтоматический или полностью автоматический, каждый тип отвечает определенным потребностям, основанным на точности, эффективности и требованиях пользователя.

Аs industries demand higher analytical accuracy and process automation, modern systems—supported by innovations such as AI-based control, programmable interfaces, and sustainable coolant technologies—will continue to shape the future of metallographic preparation.

Используя свой опыт в области исследований, проектирования и настройки, Ханчжоу Jingjing Testing Вstrument Co., Ltd. предоставляет надежные и передовые решения для клиентов по всему миру, стремящихся к совершенству в металлографическом анализе.
