Как правильно выбрать прямой металлографический микроскоп?

Выбор идеала Вертикальный металлографический микроскоп является критически важным решением для любой лаборатории, занимающейся материаловедением, анализом отказов или контролем качества. Правильный инструмент раскрывает микроскопические секреты структуры материала, напрямую связывая ее с его физическими свойствами. Учитывая различные доступные конфигурации и спецификации, навигация по опциям может оказаться сложной. Это подробное руководство предназначено для того, чтобы прояснить этот процесс, помочь вам понять ключевые различия, особенности и соображения, чтобы сделать осознанное вложение, которое будет служить вашим потребностям в исследованиях и анализе на долгие годы.

Понимание основ: что такое вертикальный металлографический микроскоп и как он работает?

Ан Вертикальный металлографический микроскоп оптический микроскоп, специально разработанный для наблюдения микроструктуры непрозрачных твердых материалов. В отличие от биологических микроскопов, которые используют свет, проходящий через тонкие образцы, металлографические микроскопы используют отраженный свет или эпи-освещение. В этой конфигурации свет исходит от источника над образцом, проходит вниз через линзу объектива, которая также действует как конденсор, и освещает полированную и часто протравленную поверхность образца. Затем свет отражается обратно от образца через ту же линзу объектива и попадает в окуляры или камеру для наблюдения. Этот метод выявляет важные особенности, такие как границы зерен, фазы, включения и признаки деформации, которые необходимы для определения свойств материала, истории обработки и производительности. Фундаментальный рабочий процесс в металлографии включает в себя точную подготовку образцов, а это область, в которой такие комплексные предприятия, как Ханчжоу Jingjing Testing Instrument Co., Ltd. предоставлять комплексные решения, предлагая не только сами микроскопы, но и дополнительное оборудование для подготовки проб, необходимое для достижения безупречных результатов.

• Основной принцип: Эпи-освещение (отраженный свет) для наблюдения за непрозрачными образцами.
• Ключевые компоненты: Источник света высокой интенсивности, объективы с коррекцией плана, точный механический столик и встроенный порт для камеры.
• Основное применение: Выявление микроструктуры металлов, сплавов, керамики и других технических материалов для оценки качества и производительности.

Прямой и перевернутый: подробное сравнение металлографических микроскопов

Фундаментальный выбор при металлографическом анализе делается между вертикальным и инвертированным микроскопом. Хотя оба используют отраженный свет, их оптическая и механическая схемы предлагают явные преимущества для различных приложений. Ан Вертикальный металлографический микроскоп характеризуется тем, что линзы объектива расположены над предметным столиком. Пользователь помещает подготовленный образец поверхностью наблюдения вверх. Эта конструкция интуитивно понятна и позволяет легко перемещаться по поверхности образца. Напротив, в инвертированном микроскопе объективы располагаются под неподвижным столиком, а образец помещается поверхностью наблюдения вниз. Такое сравнение имеет решающее значение для лабораторий, чтобы понять, какая конфигурация лучше всего соответствует их типичному рабочему процессу и типам образцов, обеспечивая эффективность и точность в повседневной работе.

• Рабочий процесс вертикального микроскопа: Образец кладется на сцену лицевой стороной вверх; объективы опускаются сверху для фокусировки.
• Рабочий процесс инвертированного микроскопа: Образец кладут на предметный столик лицевой стороной вниз; предметный столик остается неподвижным, а турель объектива перемещается вертикально для фокусировки.

Руководство по эксплуатации вертикального металлографического микроскопа

Освоение работы вашего Вертикальный металлографический микроскоп имеет первостепенное значение для получения последовательных высококачественных изображений, которые составляют основу надежного анализа. Правильное использование начинается с тщательной подготовки образца, поскольку даже самый лучший микроскоп не может выявить детали, скрытые из-за плохой подготовки. Образец необходимо разрезать, смонтировать, отшлифовать, отполировать и часто протравить, чтобы выявить его истинную микроструктуру. После того как хорошо подготовленный образец закреплен на сцене, следующим важным шагом является установка освещения по Келеру. Эта стандартизированная процедура выравнивания гарантирует равномерное освещение образца, обеспечивая максимальный контраст и разрешение без бликов и перегревов, что важно для точного наблюдения и фотографирования.

• Шаг 1: Подготовка образца: Основа всей металлографии. Это предполагает создание зеркальной поверхности без царапин, отражающей истинное состояние материала.
• Шаг 2: освещение по Келеру: Двухэтапный процесс, включающий фокусировку изображения, а затем центрирование и фокусировку полевой диафрагмы для достижения равномерного яркого освещения без артефактов.
• Шаг 3: Выбор цели: Начните с объектива с малым увеличением, чтобы определить интересующую область, затем перейдите к более высокому увеличению для детального анализа. Всегда используйте объективы, скорректированные по плану, чтобы держать в фокусе все поле зрения.
• Шаг 4: Наблюдение и анализ: Систематически исследуйте образец при различных увеличениях. При необходимости используйте различные режимы контрастности (светлое поле, темное поле, поляризованный свет) для усиления определенных микроструктурных особенностей.

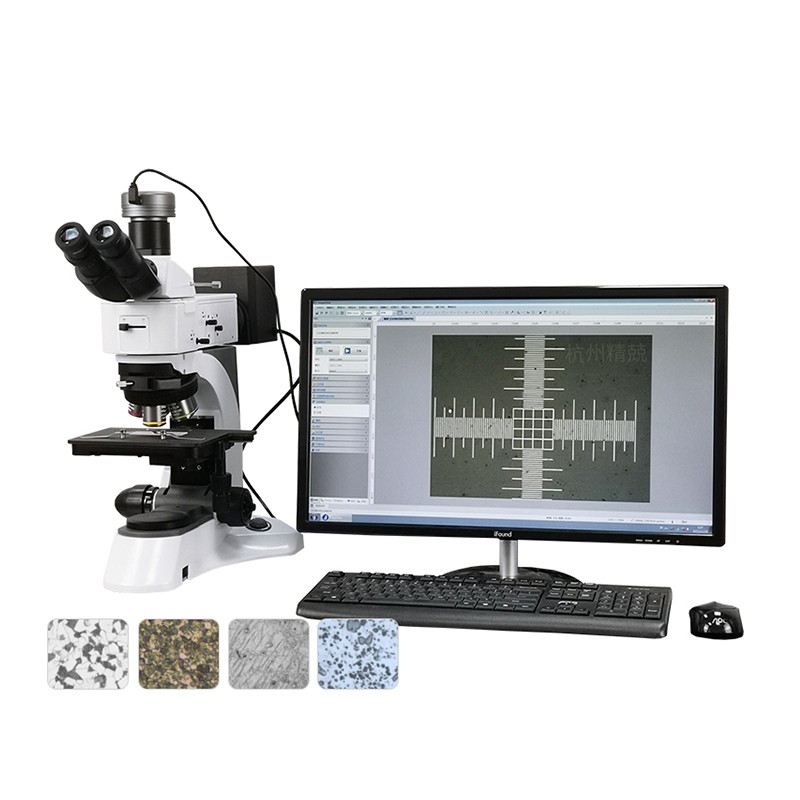

Ключевые особенности современного цифрового вертикального металлографического микроскопа с камерой

Эволюция от чисто визуального контроля к цифровой документации и анализу изменила материаловедение. Современный цифровой прямой металлографический микроскоп с камерой это уже не простой оптический прибор, а полноценная рабочая станция для визуализации. Ядром этой системы является сенсор научной камеры высокого разрешения, обычно CMOS или CCD, который захватывает оптическое изображение, создаваемое микроскопом. Качество этой камеры, измеряемое в мегапикселях и динамическом диапазоне, напрямую влияет на уровень детализации, которую вы можете записать. Однако аппаратное обеспечение — это только половина уравнения. Истинная мощь раскрывается благодаря сложному программному обеспечению для анализа изображений, которое позволяет проводить количественные измерения — возможность, которая перемещает анализ от субъективного описания к объективным данным.

• Камера высокого разрешения: Необходим для захвата мелких деталей микроструктуры. Ищите датчики с низким уровнем шума, высокой квантовой эффективностью и хорошим разрешением (5 мегапикселей и выше являются стандартными для исследований).
• Программное обеспечение для анализа изображений: Позволяет проводить количественные измерения, такие как размер зерна (в соответствии с ASTM E112), доля площади фазы, степень включений и толщина покрытия.
• Цифровая документация: Позволяет легко архивировать микрофотографии, создавать стандартизированные отчеты и отслеживать проверки качества и долгосрочные исследовательские проекты.

Выбор лучшего вертикального металлографического микроскопа для материаловедения

Выявление лучший вертикальный металлографический микроскоп для материаловедения требует тщательной оценки потребностей вашего конкретного приложения и будущих целей. Требования к анализу наноструктурированных тонких пленок существенно отличаются от требований к исследованию крупнозернистого чугуна. Поэтому первым шагом является четкое определение типов материалов, которые вы будете изучать, размеров объектов, которые вам необходимо разрешить, и видов анализа, который вы будете выполнять. После определения области применения вы можете сосредоточиться на важнейших технических характеристиках, которые будут определять производительность микроскопа. Это предполагает глубокое погружение в оптическую систему, механическую стабильность и наличие передовых методов контрастирования, которые могут выявить скрытые детали в сложных образцах.

• Выбор на основе приложения:
  • Металлы и сплавы: Требуется светлое и темное поле. Поляризованный свет полезен для некубических металлов.
  • Керамика и спеченные материалы: Часто выигрывает от поляризованного света и камер с расширенным динамическим диапазоном для управления экстремальным контрастом.
  • Композиты и полимеры: Может потребоваться дифференциальный интерференционный контраст (DIC) для усиления топографических различий между фазами.
• Оценка технических характеристик:
  • Оптические характеристики: Ищите оптические системы с коррекцией на бесконечность и объективы с коррекцией по плану, чтобы обеспечить ровное поле зрения по всему изображению.
  • Механическая стабильность: Тяжелая и жесткая рама необходима для гашения вибраций, что имеет решающее значение для работы с большим увеличением и получения четких цифровых изображений.
  • Эргономика и возможность модернизации: Подумайте об удобстве пользователя и о том, можно ли в будущем обновить систему новыми камерами, сценами или программным обеспечением.

Понимание инвестиций: прайс-лист и факторы на вертикальный металлографический микроскоп

При исследовании Прайс-лист на вертикальный металлографический микроскоп , вы столкнетесь с широким диапазоном: от нескольких тысяч до десятков тысяч долларов. Это изменение не является произвольным; он напрямую отражает возможности, производительность и долговечность инструмента. Понятно, что базовая модель для плановых проверок качества в мастерской будет стоить дешевле, чем система исследовательского уровня, оборудованная для расширенного количественного анализа. Основными факторами затрат являются качество оптики, уровень автоматизации и сложность системы цифровой обработки изображений. Понимание этих факторов позволит вам согласовать свой бюджет с реальными техническими требованиями, гарантируя, что вы инвестируете в систему, которая соответствует вашим потребностям, не платя за ненужные функции.

• Разбивка ценового диапазона:
  • Начальный уровень: Базовые модели со стандартной оптикой и ручным столиком для планового осмотра.
  • Средний диапазон: Усовершенствованная оптика (Plan Fluorite), базовая цифровая камера и моторизованные компоненты.
  • Исследовательский уровень: План-апохроматические объективы высочайшего качества, полностью автоматизированный предметный столик и фокусировка, а также высококачественная научная камера.
• Ключевые факторы стоимости:
  • Оптика: Тип объективной коррекции (ахромат или план-апохромат) является основным фактором, определяющим стоимость.
  • Автоматизация: Моторизованные столики, приводы фокусировки и револьверные головки значительно увеличивают стоимость, но значительно повышают производительность и воспроизводимость.
  • Камера и программное обеспечение: Разрешение и чувствительность камеры, а также возможности аналитического программного обеспечения составляют значительную часть общих инвестиций.

Часто задаваемые вопросы

В чем разница между металлографическим микроскопом и биологическим микроскопом?

Принципиальное отличие заключается в системе освещения и образцах, для наблюдения которых они предназначены. А Вертикальный металлографический микроскоп использует отраженный свет (эпи-освещение) для освещения поверхности непрозрачных образцов, таких как металлы и керамика. Источник света и путь света интегрированы над образцом. Напротив, биологический микроскоп, такой как типичный Инвертированный биологический микроскоп , использует проходящий свет, который проходит через прозрачные или полупрозрачные образцы, такие как клетки или ткани. Источник света расположен под столиком для образца. Это основное различие делает их непригодными для основных приложений друг друга.

Могу ли я использовать вертикальный металлографический микроскоп для определения твердости?

Не напрямую. Ан Вертикальный металлографический микроскоп и Твердомер по Бринеллю являются дополнительными инструментами в лаборатории материалов, но служат разным целям. Микроскоп используется для наблюдения и анализа микроструктуры. Твердомер (например, по Бринеллю, Виккерсу или Роквеллу) используется для измерения устойчивости материала к вдавливанию. Тем не менее, эти два метода часто используются последовательно: на образце может быть проведено испытание на твердость, а затем тот же образец монтируется, полируется и исследуется под микроскопом, чтобы наблюдать отпечаток и окружающую микроструктуру на предмет таких особенностей, как деформационное упрочнение. Такие компании, как Ханчжоу Jingjing Testing Instrument Co., Ltd. часто поставляют оба типа оборудования, осознавая их синергетическую роль в полной характеристике материалов.

Насколько важно разрешение камеры цифрового металлографического микроскопа?

Разрешение камеры критически важно для количественного анализа, но оно должно быть сбалансировано с оптическим разрешением микроскопа. Камера с очень высоким разрешением не может разрешить детали более мелкие, чем то, что может обеспечить оптика микроскопа. Главное – добиться хорошего матча. Для большинства приложений достаточно научной камеры с разрешением от 5 до 12 мегапикселей. Более высокое разрешение полезно, если вам нужно захватить очень большое поле зрения при большом увеличении для панорамной сшивки или если вам нужно увеличить изображения в цифровом формате без пикселизации. В конечном счете, динамический диапазон сенсора (способность видеть детали как в ярких, так и в темных областях) и чувствительность при слабом освещении часто так же важны, как и количество необработанных пикселей.

Какое обслуживание требует вертикальный металлографический микроскоп?

Регулярное техническое обслуживание необходимо для сохранения качества изображения и долговечности инструмента. Ключевые задачи включают в себя:

• Ежедневно: Аккуратно очистите внешние поверхности. Следите за чистотой помещения.
• Еженедельно/Ежемесячно: Тщательно очистите внешние поверхности окуляров и линз объектива, используя подходящую ткань для линз и очиститель. Сдуйте пыль со сцены и других механических частей.
• Анnually: Рассмотрите возможность проведения профессиональной проверки и калибровки производителем или квалифицированным поставщиком услуг, например, командой управления метрологией компании Ханчжоу Jingjing Testing Instrument Co., Ltd. , чтобы обеспечить идеальное механическое и оптическое выравнивание.

Правильный уход предотвращает появление царапин на дорогой оптике и гарантирует, что система будет продолжать предоставлять надежные и высококачественные данные.
